▲ 小巧的体积、优秀的动态性能和经久耐用的可靠质量；

▲ 主要部件采用镭射谷科技的伺服电机驱动板和角度伺服电机，一体化设计防水防尘，广泛应用于各种场合；

▲ DB25控制接口分模拟和数字两种，数字接口兼容XY2-100标准，可通过控制卡，PC接口卡等控制扫描；

▲ 适合各种高速度、底漂移的应用，包括工业产品包装编码条码打标和电子元件的高速标记和电子产品微焊接；

▲ 典型应用领域：工业包装打标、半导体工业和电子工业。

▲ USB2.0 高速接口与 FPGA 处理器接合；

▲ 通过USB2.0协议与SPARTAN 6通讯，控制振镜电机和各种激光器；

▲ 32 位软核处理 microblaze，100M DMIPS 运行速度；

▲ 用户模块采用 VHDL 语言，控制速度高达 80MHz，激光频率的分辨率可达 10us；

▲ 两个可提供 6 万条指令的高速缓冲，可随意切换，处理器可以单周期访问；

▲ 提供 DLL 通讯，以立即指令和缓冲指令控制；

▲ FPGA 软件与SPARTAN 6芯片绑定，确保唯一性，以保护 FPGA 软件。

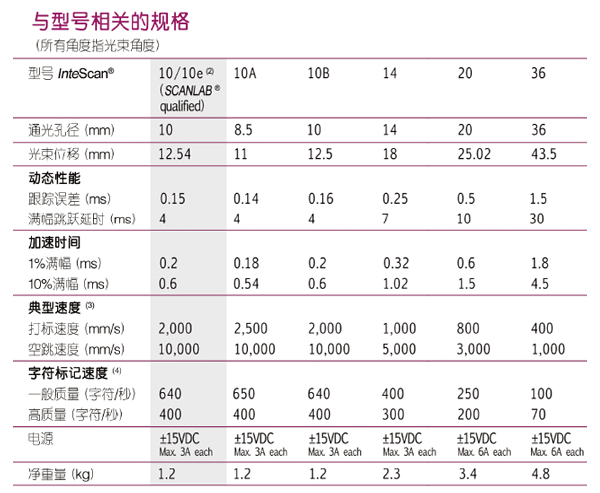

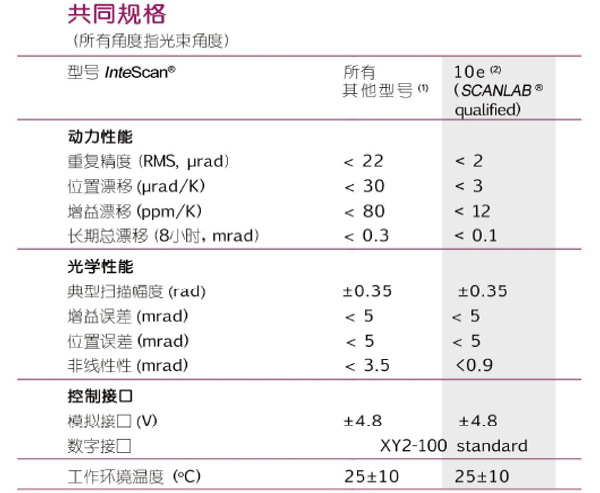

规格 Specifications

◆ USB 高速接口；

◆ 支持 XP、Windows7\8\10 系统(32位/64位)；

◆ 双路 12bits DAC 模拟量输出；

◆ 两路 16bits 数字控制振镜信号；

◆ 10us 输出周期；

◆ 8bits 数字输出信号；

◆ 16bits 输出，16bits 输入，I/O 口；

◆ 各种激光器控制（YAG，CO2，光纤激光器等）；

◆ 支持飞行打标。

▲ 高像素相机；

▲ 高速图形采集卡；

▲ 基于IPC的数字图像处理技术；

▲ 同轴系统和旁轴系统适于多种应用；

▲ 用于高精度定位、条码/二维码检读、表面质量检测；

▲ 用于尺寸、位置、角度的测量和几何畸变和方向错误的检测。

优势 Advantage

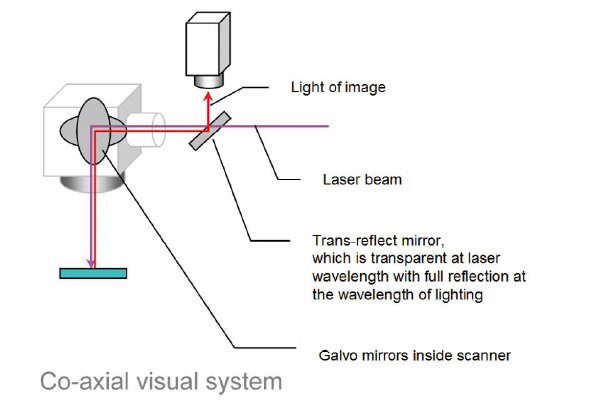

◆ 扫描振镜的镜片可导引相机的视线看到打标区域内的任何位置，使相机可以看到振镜工作范围内的任何定位点。

◆ 振镜的运动速度远远大于XY台的速度，可以极大地加快生产节拍，尤其适合于一个治具上有很多需要定位的小工件，而每个工件都需要单独定位的情况。

◆ 振镜的热漂移是产生定位误差的重要原因，同轴相机的视线严格与振镜一起漂移，从而彻底消除了热漂移带来的定位误差。

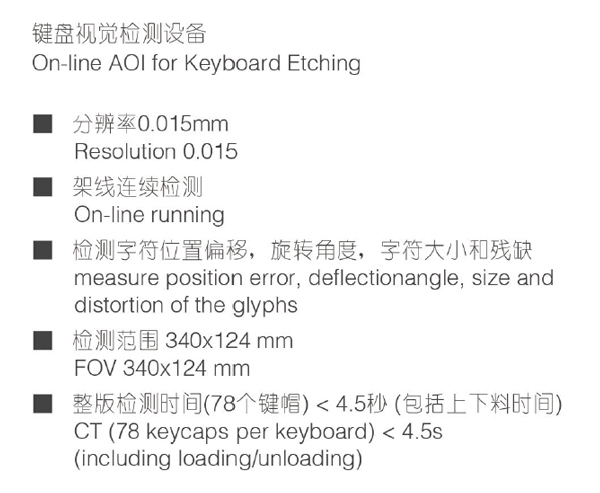

◆ 双头同轴系统用于电脑键盘雕刻，像素当量0.01mm，定位精度0.03mm，可逐点定位或多点整体定位。

◆ 同轴视觉系统用于PCB打标机，可实现：

1. 快速定位；   2. 即时读码检测；   3. 露铜检测或绿漆残留检测。

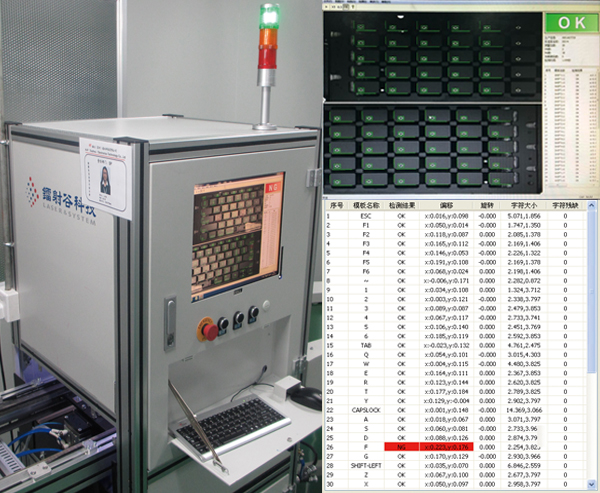

在线视觉检测设备 On-line AOI

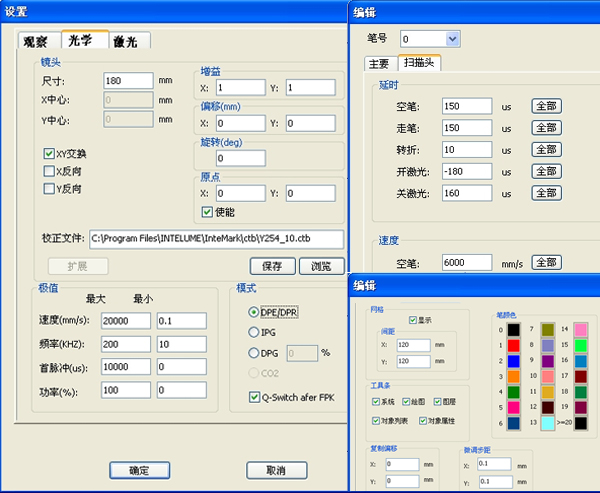

功能强大的InteMark^®软件

        建立在新一代高速数据处理器基础上的InteMark^®软件实现从加工图形的精密生成到标记控制信号的高速实时处理，适用于高端标记、微切割、微钻孔和激光蚀刻等高端应用。

强大的图形和文字编辑功能

◆ 全方位支持世界各国文字的字体和编辑；

◆ 直接调用Type、True Type、AFM、CID、CFF、SFNT、PRF等字体；

◆ 标记任务可任意分解，自由排列组合、调整大小；

◆ 图形合并和群组等各种处理功能。

通用和专用条形码和二维码

◆ 支持标准工业码、2/5码、ASCII码、128码、EAN13、EAN8码、UPC-A、UPC-E码的标记；

◆ 支持Data Matrix、QR码、PDF417码、16K码；

◆ 码型比例任意调整，以实现高密度和高读取率。

支持点阵和矢量标记方式

◆ 支持商用和工程绘图软件生成的文件格式；

◆ 丰富的图形编辑功能。

丰富灵活的接口

◆ 便于集成到系统中；

◆ 便于功能扩展。

导入导出文件

◆ 导入文件支持saf、plt、dxf、dxf、cmx、emf、svg、ai、job、mcl、txt、bmp、twain、pcx、jpg、gif、png、tga、tif等文件格式。
